一、地震頻發，如何保障建筑安全？
近年來，地震災害頻發，給人類社會帶來了巨大的傷痛與損失。據相關數據顯示，在過去的若干年里，全球每年都會發生眾多大小不一的地震。就拿我國來說，2019 年共發生 30 次 5 級以上地震，地震災害造成 19 人死亡，427 人受傷，直接經濟損失超 59 億元；2018 年發生地震次數為 11 次，造成直接經濟損失達 302716 萬元。而歷史上的一些特大地震，如 2008 年的汶川地震，更是造成了難以估量的人員傷亡和財產損失，大量建筑瞬間倒塌，無數家庭支離破碎。
這些慘痛的教訓時刻警示著我們，建筑抗震安全至關重要。當?shù)卣饋?lái)襲，地面劇烈搖晃，建筑物承受著來自各個方向的巨大沖擊力。如果建筑缺乏有效的抗震措施，很容易在短時間內遭受嚴重破壞，甚至轟然倒塌，危及人們的生命安全，同時也會帶來巨額的經濟損失。
在建筑抗震領域，抗震支架作為一種關鍵的抗震手段應運而生。它雖看似不起眼，卻在地震發生時默默承擔起保護建筑機電系統的重任，為減少災害損失發揮著不可或缺的作用。那么，抗震支架究竟是如何發揮功效的呢？讓我們一同深入探究。
二、揭秘抗震支架：小身板，大作用
（一）什么是抗震支架？
抗震支架，作為建筑抗震領域的重要一員，它可不是普通的支架。依據 GB50981 - 2014《建筑機電工程抗震設計規范》，抗震支架是與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。簡單來說，它就像是建筑機電系統的 “保鏢”，緊緊守護著各類機電管線設備。

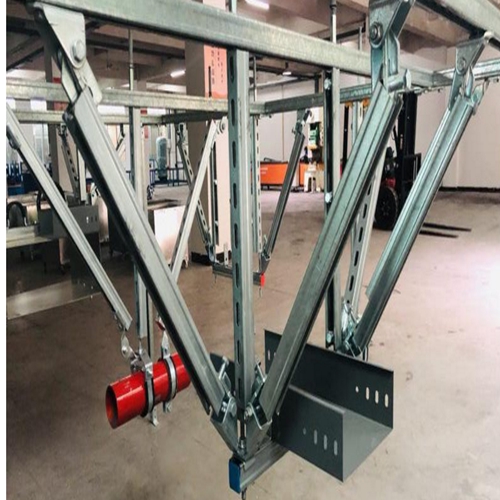

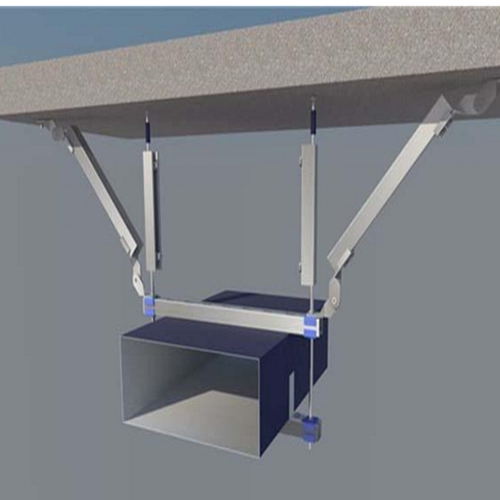

從構成上看，抗震支架主要由錨固體、加固吊桿、抗震連接構件及抗震斜撐等部分組成。錨固體如同 “根基”，穩穩扎入建筑結構體，確保整個支架的穩固；加固吊桿承擔著豎向的拉力，為支架提供堅實的支撐；抗震連接構件則像 “關節” 一樣，靈活連接各個部件，使其協同工作；抗震斜撐更是關鍵，它獨特的傾斜結構，能有效抵抗水平方向的地震力，在抗震中發揮著舉足輕重的作用。這些構件各司其職，又緊密配合，共同組成了抗震支架這個強大的 “防護網”。
（二）抗震支架的工作原理
當?shù)卣饋?lái)襲，地面劇烈晃動，建筑主體結構承受著巨大的地震力。此時，抗震支架開始發揮它的神奇功效。它通過巧妙的設計，將機電設備所承受的地震力傳遞到建筑主體結構上，利用建筑自身的穩固性來分散這些力量。
比如，當橫向地震波作用時，抗震支架的斜撐結構會產生一個斜向上的拉力，依據力的分解原理，這個拉力可以分解成水平和垂直兩個分力。水平分力與地震力相互抵消，極大地減輕了機電設備所受的橫向沖擊；垂直分力則有助于維持支架的穩定性，防止支架傾倒。就像是拔河比賽中，兩邊的力量相互抗衡，使得中間的 “繩子”（機電設備）保持相對穩定。
在豎向地震力作用下，加固吊桿和錨固體緊密協作，它們?nèi)缤瑘?jiān)韌的 “繩索”，牢牢抓住機電設備，避免其因豎向震動而發生位移、掉落，從而確保機電系統在地震中的安全，為建筑在震后的快速恢復使用提供有力保障。

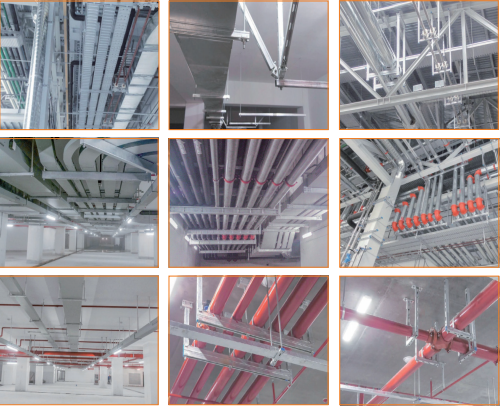

三、抗震支架在各領域的表現
（一）守護生命之源：給排水與消防系統
在地震災害中，給排水與消防系統的穩定運行至關重要，直接關系到人員的生命安全。想象一下，強烈的地震襲來，建筑物劇烈搖晃，若沒有抗震支架的保護，給排水管道極易破裂，導致大量的水噴涌而出，不僅會淹沒重要設備、沖毀電氣線路，引發短路、漏電等危險，還可能使地面濕滑，阻礙人員逃生。據統計，在一些地震災區，因水管破裂造成的積水問題，使得救援行動困難重重，許多被困人員錯失救援時機。
同樣，消防系統若在地震中失效，后果不堪設想。消防管道的斷裂、噴頭的損壞，會讓火災發生時無法及時噴水滅火，火勢一旦蔓延，將給人們帶來滅頂之災。而抗震支架的存在，就像是給這些管道系統穿上了一層堅固的 “鎧甲”。它通過緊密的固定和合理的支撐，確保給排水管道在地震中保持穩定，不發生位移、破裂；使消防設施隨時處于可用狀態，一旦發生火災，能夠迅速發揮作用，為人員的安全疏散和滅火救災爭取寶貴的時間。
（二）保障空氣流通：通風與空調系統
通風與空調系統是維持建筑物內空氣質量和舒適度的關鍵。地震發生時，通風管道、空調設備等若缺乏有效的抗震保護，極有可能因劇烈震動而掉落、損壞。大型通風管道從天花板上墜落，不僅會砸壞下方的辦公設備、造成財產損失，還可能堵塞通道，阻礙人員逃生；空調機組的移位、零部件散落，會導致其無法正常運行，進而使室內空氣無法流通，人員被困在憋悶缺氧的環境中，增加生命危險。
抗震支架為通風與空調系統提供了堅實的保障。它能夠?qū)⑼L(fēng)管道牢牢固定在建筑結構上，限制其在地震中的位移；對空調設備進行穩固支撐，確保其在震動中保持原位，正常運轉。這樣，即便在地震期間，建筑物內依然能夠保持一定的空氣流通，為人員提供相對舒適、安全的環境，也為后續的救援工作創造有利條件。
（三）維系電力供應：電氣系統
電氣系統堪稱現代建筑的 “神經系統”，一旦在地震中受損，整座建筑將陷入癱瘓。地震引發的強烈震動，很容易使電線短路、電纜斷裂，導致斷電事故頻發。在醫院，手術臺上的病人可能因突然停電而生命垂危，醫療設備停止運行，急救工作無法開展；在通訊基站，斷電會使信號中斷，外界與災區的聯系受阻，救援指揮陷入混亂。
抗震支架在電氣系統中發揮著中流砥柱的作用。它可以將電氣配管、電纜梯架、母線槽等穩穩固定，使其在地震力的沖擊下依然能夠保持完整，確保電力的持續傳輸。無論是醫院、數據中心，還是交通樞紐等關鍵場所，抗震支架都為維持電氣系統的正常運行保駕護航，避免因斷電引發的一系列次生災害，保障社會的正常運轉。
（四）穩定信息傳輸：通訊系統
在信息時代，通訊系統是人們與外界溝通的橋梁，地震發生后，通訊的暢通與否直接關系到救援工作的成敗。通訊線路纖細脆弱，通訊設備精密易損，地震的瞬間沖擊可能使其遭受重創。電線桿倒塌、光纜斷裂，會讓災區瞬間與外界失聯，救援人員無法及時了解災情，被困人員也無法向外界求救，恐懼與無助會在黑暗中蔓延。
抗震支架猶如通訊系統的 “堅強衛士”，它精心呵護著通訊線路和設備。沿著建筑物外墻或內部豎井安裝的抗震支架，將通訊光纜緊密固定，防止其因晃動而折斷；對交換機、基站設備等提供穩固支撐，確保它們?cè)诘卣鹬姓９ぷ?。有了抗震支架的守護，地震期間及災后，通訊得以保持暢通，救援指揮能夠有條不紊地進行，信息得以快速傳遞，為抗震救災注入強大的信心與力量。
四、國家規范與強制要求
為確保建筑機電工程在地震中的安全性，我國出臺了一系列嚴格的國家規范與標準，其中 GB50981 - 2014《建筑機電工程抗震設計規范》堪稱抗震支架領域的核心準則。該規范明確規定，抗震設防烈度為 6 度及 6 度以上地區的建筑機電工程必須進行抗震設計，這意味著在我國大部分地區，新建建筑項目中的機電工程安裝抗震支架已是硬性要求。
具體而言，規范詳細界定了各類需安裝抗震支架的情形：對于懸吊管道，重力大于 1.8kN 的設備必須配備；DN65 以上的生活給水、消防管道系統不容例外；矩形截面面積大于等于 0.38㎡和圓形直徑大于等于 0.7m 的風管系統，也在強制安裝之列；內徑大于等于 60mm 的電氣配管及重力大于等于 150N/m 的電纜梯架、電纜槽盒、母線槽同樣需設防。這些細致入微的規定，全面覆蓋了給排水、暖通、電氣等各個機電工程關鍵領域，確保無安全死角。
不僅如此，規范還對特殊場景下的抗震支架設置給出明確指引。如 8 度、9 度地區的高層建筑，若給水、排水立管直線長度大于 50m，宜采取抗震動措施，超過 100m 則必須采取；鍋爐房、制冷機房、熱交換站內的管道，要有可靠的側向和縱向抗震支撐；防排煙風道、事故通風風道及相關設備，更是強制采用抗震支架，為生命通道保駕護航。
這些規范要求具有法律強制性，從設計、施工到驗收，每一個環節都必須嚴格遵循。若違反相關規定，項目將無法通過審圖公司審核，質監站驗收也將受阻，無法交付使用。這不僅是對工程質量負責，更是對人民生命財產安全的莊嚴承諾，促使建筑行業全方位提升抗震安全意識，將抗震支架的效用落到實處。
五、如何選擇與安裝抗震支架？
（一）選型要點
在選擇抗震支架時，絕非隨意之舉，諸多關鍵因素需納入考量范疇。首先，建筑結構類型起著決定性作用，不同結構的建筑，如框架結構、剪力墻結構、鋼結構等，在地震中的受力特性各異，對抗震支架的承載要求與安裝方式也不盡相同。例如，鋼結構建筑具有良好的延性，抗震支架的連接節點設計可相對靈活，以充分發揮鋼結構的變形能力；而剪力墻結構建筑墻體剛度大，抗震支架需著重考慮如何有效分散地震力，避免應力集中。
機電系統的布局復雜程度同樣不容忽視。各類管道、線路縱橫交錯，不同管徑、材質的管線承載的地震荷載有別，所需抗震支架的規格與承載能力自然也大相徑庭。大型通風管道因截面大、迎風面積廣，地震時受力顯著，需配備高強度、大規格的支架；而小型電氣配管則側重精細固定，防止位移導致線路拉扯斷裂。
再者，地震設防烈度是核心指標。高烈度地區，如 9 度設防區，地震破壞力驚人，對抗震支架的強度、穩定性要求極高，需選用優質鋼材、優化結構設計，確保在極端地震工況下仍能堅守防線；低烈度地區則可依據具體情況適度調整選型標準，在保障安全前提下兼顧成本效益。只有全方位權衡這些要素，精心挑選適配的抗震支架類型、規格與材質，方能為建筑機電系統鑄就堅不可摧的抗震防線。
（二）安裝注意事項
抗震支架的安裝，是一項專業性極強的工作，堪稱建筑抗震體系中的關鍵 “拼圖”，務必交由專業的施工團隊操刀。這些經驗豐富的專業人員熟悉各類建筑結構與機電系統，能精準解讀設計圖紙，嚴格遵循安裝規范，確保每一個環節都不出差錯。
在安裝過程中，設計方案如同 “作戰藍圖”，必須被奉為圭臬，從支架的間距、位置到角度的設定，一絲一毫都不容偏差。安裝位置的精準度直接關乎抗震效果，稍有錯位，在地震來襲時，支架可能無法有效發揮其承載與緩沖作用，致使機電設備遭受嚴重?fù)p毀。同時，安裝的牢固程度更是重中之重，每一個錨栓、連接件都要擰緊擰實，確保支架與建筑主體結構緊密融合，形成一個堅如磐石的整體，能在地震的狂暴沖擊下穩如泰山。
安裝完成后，切莫以為大功告成，后續的成品保護不可或缺。要防止支架在后續施工過程中遭受碰撞、損壞，以免影響其抗震性能。而且，定期的檢查與維護也是必要之舉，如同為建筑機電系統安排 “體檢”，及時發現并修復支架的松動、變形等問題，確保其始終處于工作狀態，在關鍵時刻能為建筑安全保駕護航。
六、總結
在地震災害隨時可能威脅人類生命財產安全的當下，抗震支架的重要性不言而喻。它如同建筑的 “安全衛士”，在給排水、消防、通風空調、電氣、通訊等各個關鍵領域，默默守護著機電系統的穩定運行，為人員逃生、救災搶險、災后恢復等諸多環節提供堅實保障。
國家規范的強制要求，彰顯了對抗震安全的高度重視，促使建筑行業嚴格落實抗震支架的應用，從根本上提升建筑整體抗震性能。而在選型與安裝環節，精準把握要點、嚴守專業流程，方能確?？拐鹬Ъ馨l(fā)揮效能。
展望未來，隨著科技的不斷進步，抗震支架技術必將持續革新，向著更高效、智能、環保的方向邁進。我們也應時刻保持警惕，重視建筑抗震安全，讓抗震支架在每一棟建筑中生根發芽，為社會筑牢抵御地震災害的堅固防線，守護萬家安寧。
