一. 規格型號
防火閥名稱符號：FHF
PFHF WSDc-K-¨X¨
防火閥 矩形閥體規格尺寸寬×高
具有閥門閉關或開啟后閥門位置信號反饋功能
帶溫感器、手動、電磁控制開啟和關閉
二. 產品介紹

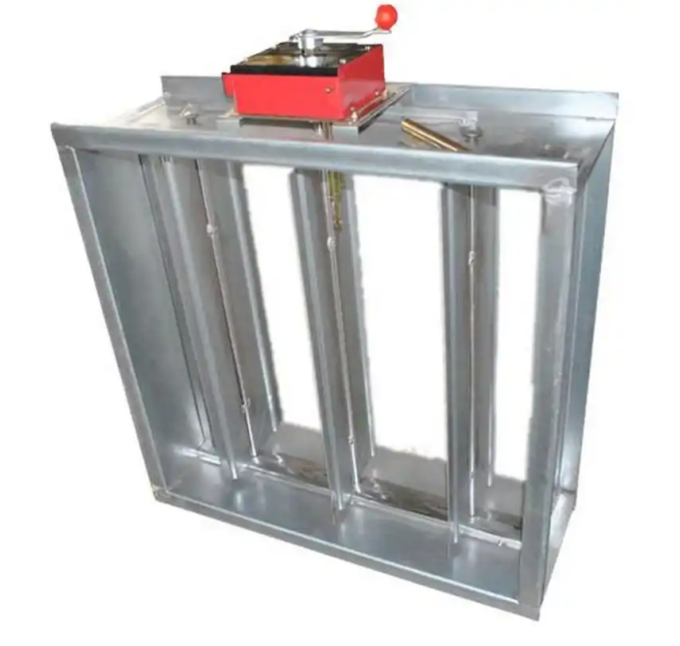

安裝在機械排煙系統的管道上，平時呈開啟狀態，火災時當排煙管道內煙氣溫度達到70℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。
三. 防火閥功能
手動控制關閉或開啟閥門、手動復位、電動關閉，溫感器控制自動關閉、閥門關閉位置信號反饋功能、輸出無源開關信號。
四. 防火閥性能：
平時呈常開狀態，溫感器動作溫度為70℃
（一）溫感器控制：①防火閥具備溫感器控制方式，使其自動關閉；
②溫感器動作性能和不動作性能：防火間中的溫感器在73℃±0.5℃的恒溫油浴中1min內動作，而在65℃±0.5℃恒溫油浴中5min應不動作。
（二）手動控制：具備于動關閉方式，操作方便靈活可靠，
（三）電動控制：3-1額定電壓：DC24V 3-2額定電流：≤0.7A 3-3動作轉矩：9.5N.m 3-4復位方式：手動復位
（四）絕緣性能：外部帶電端子與閥體之間的絕緣電阻在常溫下大于20MΩ。
五.防火閥安裝方式及使用注意事項：
1、安裝排煙防火閥之前應先檢查閥門外形及操作機構是否完好，并檢查動作的靈活性，確認閥門各方而都正常之后再進行安裝。
2、排煙防火閥與防火墻(或樓板)之間的風管應用≥1.5mm的鋼板制作，在風管外選用耐火材料保溫隔熱。防火電氣線路宜采用直徑20mm耐火材料作保護管。
3、防火閥宜有單獨的支吊架以避免風管在高溫下變形影響閥門正常工作。
4、在閥門的操作機構一側應有350mm的凈空間以利于檢修。
5、防火閥設備在安裝之后應定期檢查和動作試驗，檢查各拉簧性能，手動開啟閥門試驗1-2次，以確認操作系統正常，如發現彈簧失效，應及時更換同型號彈簧，活動部位應加注潤滑油保證靈活性，
6、閥門在吊頂上風管安裝時，應在吊頂上設檢修口，一般入口尺寸不小于450*450mm。
7、安裝閥門時，應注意方向位置，溫感器(易熔片)應位于葉片的迎風面，
8、在安裝間門施工過程中，要注意不得使閥體、操作控制機構等受到損傷、變形，以免影響其工作性能。
9、安裝完畢后，應對閥門清掃檢查，閥體內不得有雜物，并進行試操作，確保閥門正常工作，
10、閥門存放、安裝及運行全過程中，應采取必要防護措施避免水份、泥污等對閥門各部件的銹蝕。
11、閥門的溫感器(易熔片)斷開按相同型號更換按原樣裝復，并檢查其芯桿項端仲出錄和松開易熔片螺絲后的縮入量以確保其動作符合工況要求。
12、閥門安裝使用后，應根據有關消防安全管理要求定期進行檢查，一般一年不得少于一次，并對檢查結果做記錄。
六.防火閥的設置：
1、為了阻止火災時火勢和有毒高溫?zé)煔馔ㄟ^風管蔓延擴大，在通風、空調系統的風管上需設置防火閥。
2、廚房、浴室和廁所等的排風管道與豎井連接時也應采取相應措施防止火勢沿著排風管在各樓層間蔓延。廚房、浴室和廁所等的排風管道與豎井相連時，若無防止回流的措施時應在支管上設置防火閥；當有防止回流的措施時，可不設防火閥。
3、防火閥應能在溫度達到70℃時自動關閉，防火閥一般可采用易熔片式自動關閉，并與風機聯鎖。
