1. 鋼質防火卷簾（垂直卷）
1.1 產品特點
用鋼質材料做簾板、導軌、座板、門楣、箱體等，并配以卷門機和控制箱所組成，符合耐火完整性要求。簾板采用不小于0.8mm厚的鋼帶扎制、中間填充硅酸鋁棉，以達到隔熱阻火的目的，采用防火型電動機通過鏈條來驅動，具有外型平整美觀、結構緊湊，強度高、啟閉靈活、噪音低等特點。
1.2 性能
1.2.1耐火性能：耐火極限﹥3.0h
1.2.2耐風壓性能：抗風壓強度﹥1178Pa
1.2.3兩步關閉功能：
1)煙感探測器動作時，卷簾門關閉到中位，等待溫感探測器動作后，卷簾門才完全關閉。
2)煙感或溫感探測器動作后，卷簾門關閉到中位停止，延時（0～4分鐘可調）卷簾門繼續下降直至完全關閉；若溫感動作，卷簾直接下降到完全關閉不經過中停延時階段。
1.2.4逃生功能：接收到煙感或溫感信號后，火警指示燈亮，卷簾門運行至中位以下時，按下任意鍵（上升、下降、停止），卷簾門均能返升至中位，延時（0～4分鐘可調）繼續下降至完全關閉。
1.2.5 運行速度：電動和自重力下為2m/min～9m/min。
1.2.6剎車可靠性：采用摩擦耗能的方式進行剎車，其剎車力不低于1.2倍的最大提升重量。
1.3技術參數:
1.3.1 報警音量:內置揚聲器的報警音量最高可達100分貝；
1.3.2 輸入電源：AC380V±15%，50Hz；
1.3.3 卷門機功率：≤1.5KW；
1.3.4 工作溫度：-10℃～50℃；
1.3.5 相對濕度：≤92±2%。

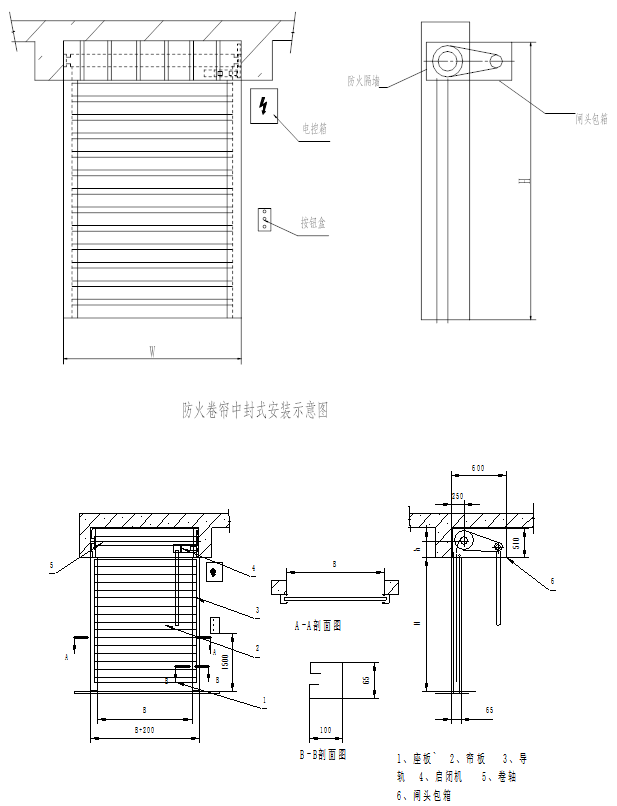

1.4 安裝形式
根據建筑物實際結構，按照導軌在建筑物門洞中的位置分為中封式和側封式。
1.4.1 中封式
簾面通過卷軸直接進入導軌，高度方向所需的空間較大，只有當洞口高度尺寸較大時才采用。
1.4.2 側封式
簾面通過卷軸送出，經由導軸才進入導軌，水平方向所占的空間較大，只有洞口高度尺寸較小時才采用。
1.5 安裝及調試
1.5.1 安裝
1） 防火卷簾門是通過嵌固在門洞附近墻體上的預埋件或膨脹螺栓安裝的，卷軸中心高為H-h(中封式)或H+h(側封式)。先將墊板焊固在預埋件上，然后用螺栓固定卷軸的左、右支架，并安放卷軸。卷軸安裝后的回轉中心水平度在全長范圍內不應大于2mm，且應轉動靈活。然后安裝減速電動機和電器控制部分，再空負荷試車。
2）卷門機一般安裝于卷門的右端（從屋內朝門外看），如需將其裝于左端，只需松開環形鏈條上方棘爪單向器二螺釘，翻轉180°重新裝配，按鈕開關線白（上）蘭（下）色對調。
3）卷門機的機頭板可用膨脹螺絲固定在柱子上或采在預埋件焊接。
4）卷門機安裝時應使環形鏈條自出口處垂直向下，當不能滿足時，可擰松機體中部四個緊固螺釘，轉動殼體，使環形鏈條符合要求，然后緊固。注意緊固處不得有間隙存在，否則將影響電磁鐵吸力。鏈條安裝時，控制鏈條的垂度5～10mm，可以調整中心距調緊螺釘，使鏈條張緊合理，滿足垂度要求。
1.5.2調試：
1）卷門機試機前應先松開限位器鎖緊螺釘4，用手動方法將卷門升或降至極限點處，轉動限位螺套6使限位滑塊5移至行程開關起斷電時的最佳位置，然后才分別擰緊上行和下行鎖緊螺釘。用手拉環形鏈條讓卷門上升離地面約1米，然后用點動方式進行負載試運行，依運行情況再適當調整。注意運行時間不超過5分鐘。
2）三相卷門機安裝時，電源相序不許接反，否則卷門機不能控制，損壞卷門。
3）卷門機安裝時，應可靠接地。
4）卷門機試車后再將簾板安裝在卷軸，再安裝導軌：按指定位置將兩側導軌焊固于墻體的預埋件上，各導軌應在同一垂直的平面上，兩側吻合長度均相等。
5） 負荷試車及調試：首先使用手動試運行，再用電動機啟閉數次，并對行程限位開關做相應的調整，直至列卡位、阻滯、限位不準確及異常噪聲等現象為止。
1.6使用與管理
1.6.1初期使用時，宜按安裝要求檢查是否完善，并按上述試車方法做試運行，如有異常應停機檢查。
1.6.2防火卷簾門平時必須處于正常使用狀態，遇火災時，方能發揮防火作用。因此，該門應有專人負責檢查管理，并每月定期運行檢查二至三次；電器控制應靈敏，機械傳動應正常，行程開關控制卷簾升降的位置要準確。
